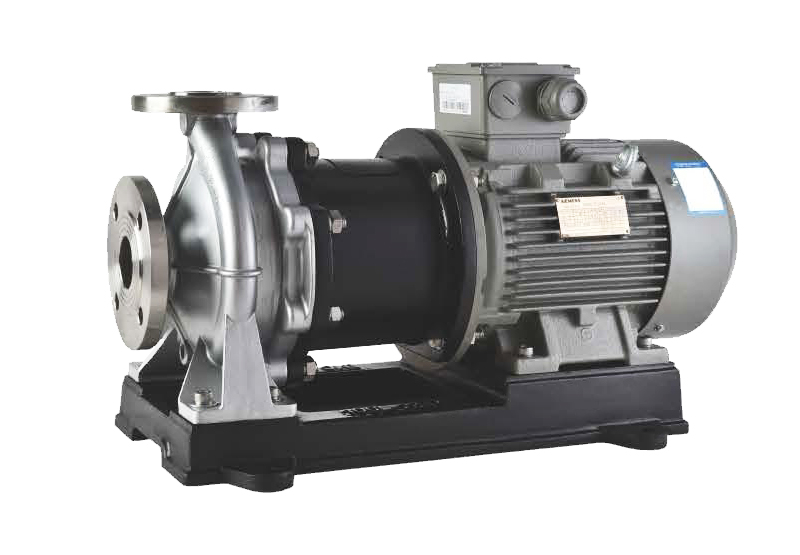

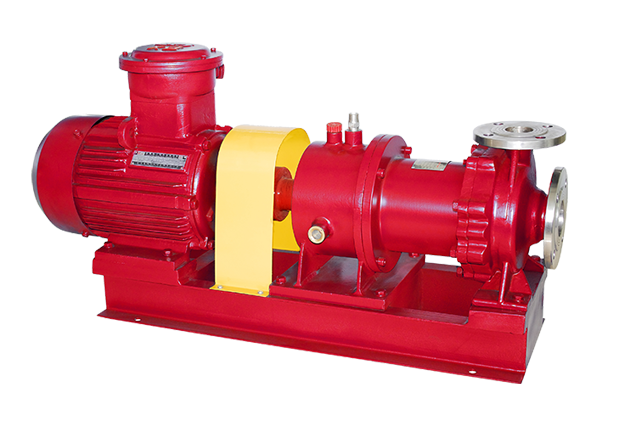

RMD/RMI-G高温磁力泵
产品概述
磁力传动离心泵(简称磁力泵)通常由电动机、磁力耦合器和耐腐蚀离心泵组成。其主要特点是利用磁力耦合器传递动力,无泄漏,当电动机带动磁力耦合器的外磁钢旋转时,磁力线穿过间隙和隔离套,作用于内磁钢上,使泵转子与电动机同步旋转,无机械接触传递扭矩,在泵轴的动力输入端,由于液体被封闭在静止的隔离套内,没有动密封因而无泄漏。
RMD/RMI-G高温磁力泵输送压力不大于1.6MPa,温度不超过350℃,粘度不大于30*10-6m2/s的不含硬质颗粒和纤维的液体。
当输送介质系统压力大于1.6MPa时,瑞希特科技公司可进行特定设计制造。
应用领域
石油、化工、制药、电镀、huan保、食品、影视洗印、水处理、*防等行业,是输送易燃、易爆、挥发、有毒、贵重和各种腐蚀性液体的立项设备。
参数范围:
名 称 | 类 型 | 流 量 | 扬 程 | 工作温度 | 电机功率 | 粘 度 | 口 径 | 备 注 |
高温磁力泵 | RMD/RMI-G | 3.2-1000m3/h | 8-150m | <=350℃ | 1.1-315kW | <=30*10-6m2/s | 32-300mm | 不含硬质颗粒和纤维的液体,压力:1.6MPa,压力大于1.6MPa需定制 |

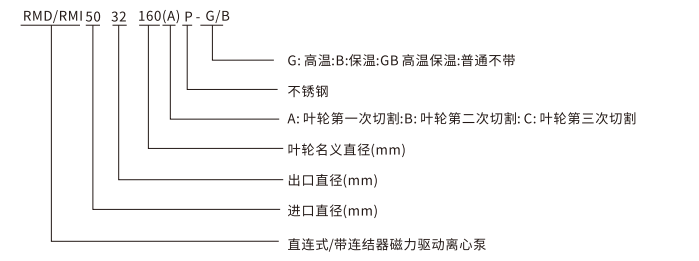

型号示例
性能数据表
型 号 | 流量Q | 扬程H | 转速n | 效率η | 电机型号 | 电机功率 |
32-20-125 | 3.2 | 20 | 2900 | 16 | YX90S-2 | 1.5 |
32-20-160 | 3.2 | 32 | 2900 | 18 | YX90L-2 | 2.2 |
40-25-105 | 6.3 | 12.5 | 2900 | 20 | YX90S-2 | 1.5 |
40-25-125 | 6.3 | 20 | 2900 | 24 | YX90L-2 | 2.2 |
40-25-160 | 6.3 | 32 | 2900 | 26 | YX100L-2 | 3 |
40-25-200 | 6.3 | 50 | 2900 | 25 | YX132S1-2 | 5.5 |
40-25-250 | 6.3 | 80 | 2900 | 20 | YX160M1-2 | 11 |
50-32-125 | 12.5 | 20 | 2900 | 34 | YX100L-2 | 3 |
50-32-160 | 12.5 | 32 | 2900 | 39 | YX112M-2 | 4 |
50-32-200 | 12.5 | 50 | 2900 | 34 | YX132S2-2 | 7.5 |
50-32-250 | 12.5 | 80 | 2900 | 25 | YX160M2-2 | 15 |
65-50-125 | 25 | 20 | 2900 | 45 | YX112M-2 | 4 |
65-50-160 | 25 | 32 | 2900 | 45 | YX132S2-2 | 7.5 |
65-40-200 | 25 | 50 | 2900 | 35 | YX160M2-2 | 15 |
65-40-250 | 25 | 80 | 2900 | 37 | YX160L-2 | 18.5 |
65-40-315 | 25 | 125 | 2900 | 27 | YX200L2-2 | 37 |
80-65-125 | 50 | 20 | 2900 | 55 | YX132S2-2 | 7.5 |
80-65-160 | 50 | 32 | 2900 | 55 | YX160M1-2 | 11 |
80-50-200 | 50 | 50 | 2900 | 50 | YX160L-2 | 18.5 |
80-50-250 | 50 | 80 | 2900 | 45 | YX200L1-2 | 30 |
80-50-315 | 50 | 125 | 2900 | 40 | YX250M-2 | 55 |
100-80-125 | 100 | 20 | 2900 | 61 | YX160M1-2 | 11 |
100-80-160 | 100 | 32 | 2900 | 61 | YX160L-2 | 18.5 |
100-65-200 | 100 | 50 | 2900 | 60 | YX200L1-2 | 30 |
100-65-250 | 100 | 80 | 2900 | 56 | YX250M-2 | 55 |
100-65-315 | 100 | 125 | 2900 | 50 | YX280M-2 | 90 |
注:0.75KW以上均可配防爆电机,过流部件材质分别有304、304L、316、316L,可按客户要求定制非标准磁力泵。 只展示部分型号,更大口径产品请咨询公司样册查看。 |
